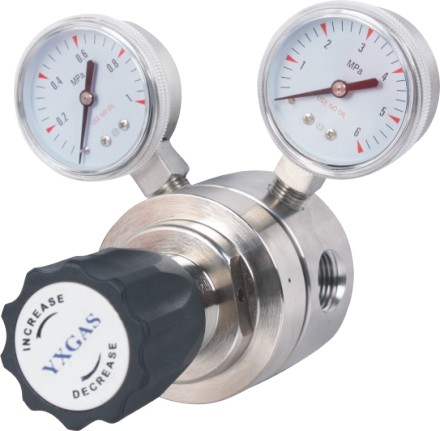

GR12系列中流量不銹鋼特氣減壓器
|
|
更新時間： |
2024-07-10 |
產品型號： |
GR12LG |
產品報價： |
 |
產品特點： |
R12系列不銹鋼減壓器，單級式膜片減壓結構，不銹鋼膜片壓力傳輸，輸出壓力穩定，主要應用于中等流量氣體系統。 |
|
| |
GR12系列中流量不銹鋼特氣減壓器的詳細資料： |
| 設計特點 |
| ● 單級式減壓結構 ● 母體與膜片采用硬密封形式 ● 母體螺紋：進出氣接口1/2" NPT(F)，壓力表，安全閥接口1/4〞NPT(F) ● 內設過濾網 ● 可采用面板或墻式安裝 |
| ■ 適用范圍 |
| ● 實驗室 ● 氣體吹掃系統 ● 腐蝕性氣體、特種氣體 ● 氣體匯流排 ● 測試設備 |
| ■ 特性參數 |
● 大輸入壓力： 500，3000psig ● 輸出壓力：0~25,0~50,0~100,0~250,0~500psig
● 安全測試壓力：1.5倍的 大進氣壓力 ● 適用溫度：-40℉~+165℉(-40℃~+74℃) ● 泄漏率：2x10-8 atm cc/sec He
● CV值：1.1 ● 重量：1.6kg |
| ■ 材質 |
|
系列
|
R12L |
R12B |
R12S |
|
母體
|
SS316L |
Brass nickel plated |
SS316L |
|
上蓋
|
300 Series stainless steel |
Brass nickel plated |
Brass nickel plated |
|
墊片
|
PCTFE |
PCTFE |
PCTFE |
|
閥桿
|
SS316L |
SS316L |
SS316L |
|
膜片
|
SS316L |
SS316L |
SS316L |
|
| ■ 流量曲線圖 |
 |
| ■ 安裝尺寸圖 |
 |
| ■ 訂購指南 |
| EX:R12 |
L |
B |
D |
G |
G |
0 2 |
0 2 |
P |
| 系列號 |
母體材質 |
母體孔位 |
輸入壓力 |
輸出壓力 |
壓力表 |
進氣形式 |
出氣形式 |
選項 |
| R12 |
L：SS316L |
A |
D:3000psig |
G：0-250psig |
G:附壓力表 |
02：3/8" NPT(F) |
02：3/8" NPT(F) |
P:面板
式安裝 |
| |
B：Brass |
B |
F:500psig |
I： 0-100psig |
(MPa) |
03：3/8" NPT(M) |
03：3/8" NPT(M) |
R：安全閥 |
| |
S：SS304 |
D |
|
K：0-50psig |
P:附壓力表 |
04：1/2" NPT(F) |
04：1/2" NPT(F) |
|
| |
|
G |
|
L：0-25psig |
(psig/bar) |
05：1/2" NPT(F) |
05：1/2" NPT(F) |
|
| |
|
J |
|
Q：30〃Hg
Vac-30psig |
W:無壓力表 |
12：3/8"卡套接頭 |
12：3/8"卡套接頭 |
|
| |
|
M |
|
S：30〃Hg Vac-60psig |
13：1/2"卡套接頭 |
13：1/2"卡套接頭 |
|
| |
|
|
|
T：30〃Hg Vac-100psig |
其它形式接頭可供選擇 |
其它形式接頭可供選擇 |
|
| |
|
|
|
U：30〃Hg Vac-200psig |
|
|
|
|
| |
|
|
|
