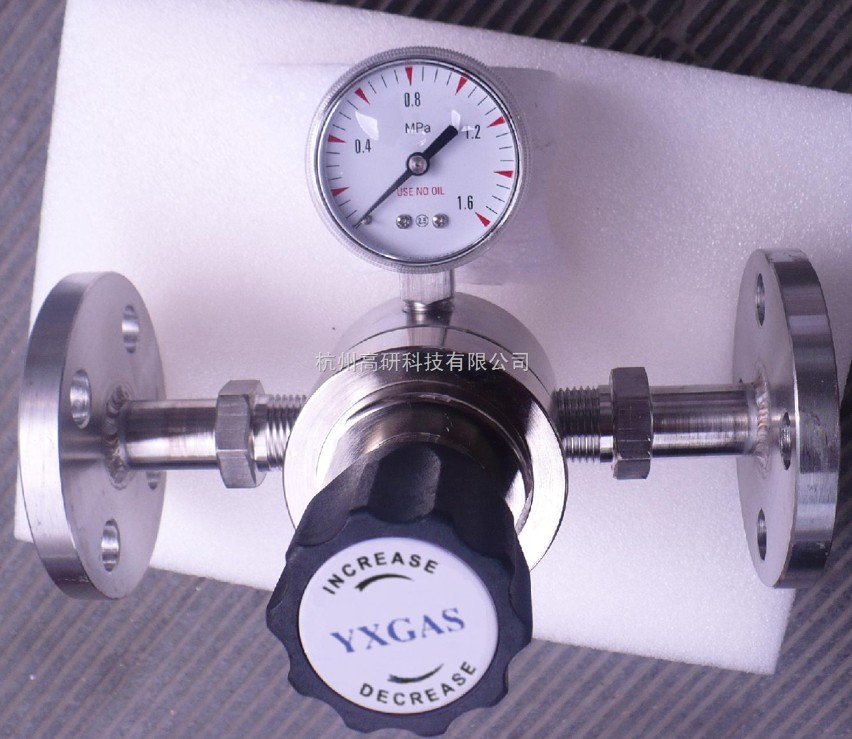

DN20法蘭減壓器 DN20法蘭式減壓閥
|
|
更新時間: |
2014-04-16 |
產品型號: |
GR13LG-DN20-DN20 |
產品報價: |
|
產品特點: |
無 |
|
|
DN20法蘭減壓器 DN20法蘭式減壓閥的詳細資料: |
:
|
R13系列不銹鋼減壓器,單級式膜片減壓結構,不銹鋼膜片壓力傳輸,輸出壓力穩定,主要應用于大流量氣體系統,適用于純凈氣體、標準氣體、腐蝕性氣體等。 |
|
GR13LG-DN20-DN20DN20法蘭減壓器 DN20法蘭式減壓閥的詳細資料: |
■ 設計特點 |
● 單級式減壓結構 ● 母體與膜片采用硬密封形式 ● 母體螺紋:進出氣接口3/4" NPT(F),壓力表,安全閥接口1/4〞NPT(F) ● 內部結構易吹掃 ● 內設過濾網 ● 可采用面板或墻式安裝 |
■ 適用范圍 |
● 氣體吹掃系統 ● 特種氣體 ● 氣體匯流排 ● 石油化學工業 |
■ 特性參數 |
● 大輸入壓力: 500,6000,4500psig ● 輸出壓力:0~15,0~25,0~70,0~125,0-150psig
● 安全測試壓力:1.5倍的 大進氣壓力 ● 適用溫度:-40℉~+165℉(-40℃~+74℃) ● 泄漏率:2x10-8 atm cc/sec He
● CV值:1.8 ● 重量:2.7kg |
■ 材質 |
316L |
■ 流量曲線圖 |
|
■ 安裝尺寸圖 |
|
■ 訂購指南 |
EX:R13 |
L |
B |
E |
H |
G |
0 4 |
0 4 |
P |
系列號 |
母體材質 |
母體孔位 |
輸入壓力 |
輸出壓力 |
壓力表 |
進氣形式 |
出氣形式 |
選項 |
R13 |
L:SS316L |
A |
E:6000 psig |
H:0-125psig |
G:附壓力表 |
04:1/2" NPT(F) |
04:1/2" NPT(F) |
P:面板
式安裝 |
|
B:Brass |
B |
F:4500 psig |
J: 0-75psig |
(MPa) |
05:1/2" NPT(M) |
05:1/2" NPT(M) |
R:安全閥 |
|
|
D |
J:1500 psig |
L:0-25psig |
P:附壓力表 |
06:3/4" NPT(F) |
06:3/4" NPT(F) |
|
|
|
G |
|
M:0~15psig |
(psig/bar) |
13:1/2"卡套接頭 |
13:1/2"卡套接頭 |
|
|
|
J |
|
Q:30〃Hg Vac-30psig |
W:無壓力表 |
14:3/4"卡套接頭 |
14:3/4"卡套接頭 |
|
|
|
M |
|
S:30〃Hg Vac-60psig |
其它形式接頭可供選擇 |
其它形式接頭可供選擇 |
|
|
|
|
|
T:30〃Hg Vac-100psig |
|
|
|
|
|
|
|
|
