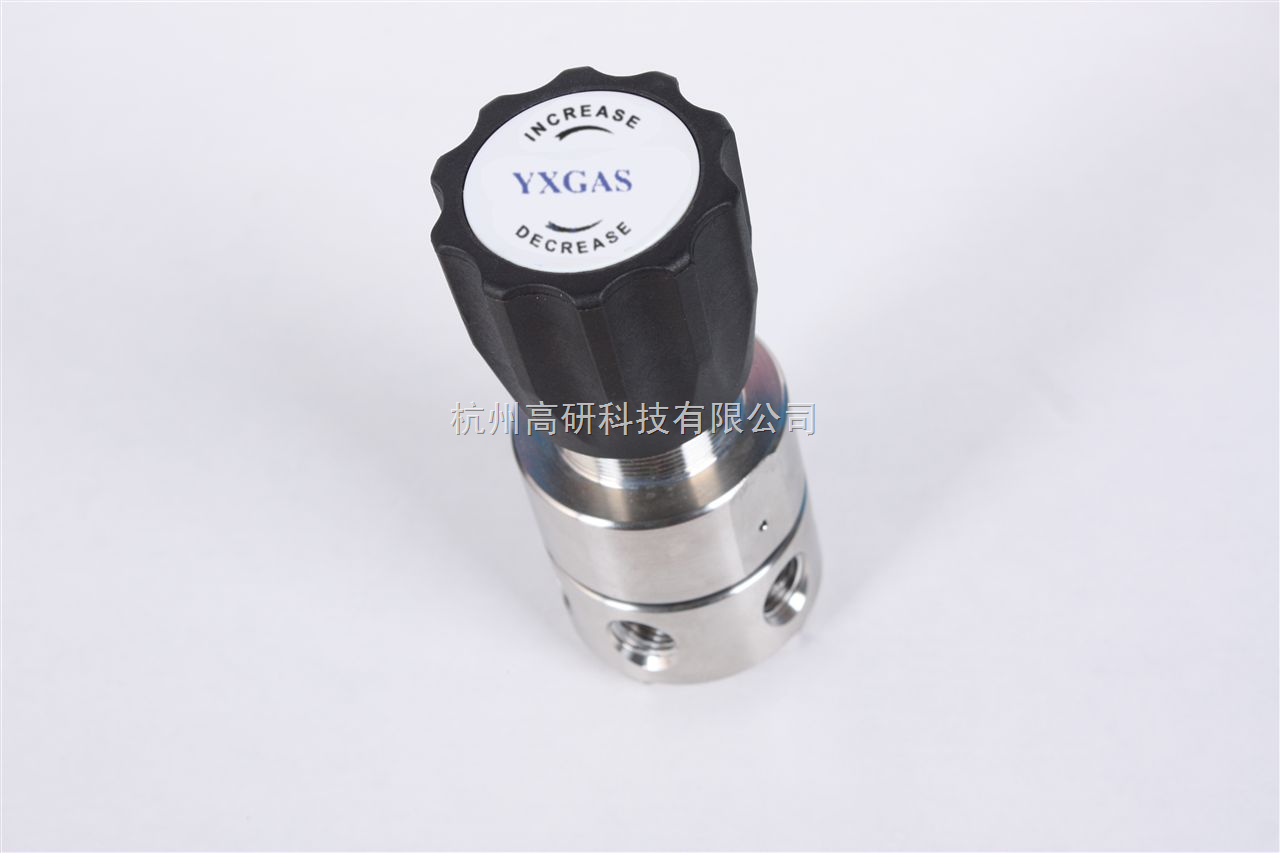

小流量不銹鋼減壓器RC9
|
|
更新時間： |
2014-04-14 |
產品型號： |
減壓器RC9 |
產品報價： |
 |
產品特點： |
無 |
|
|
|
RC9減壓器小流量不銹鋼減壓器RC9的詳細資料： |
|
|
設計特點 |
● 單級式減壓結構 ● 母體與膜片采用硬密封形式 ● 母體螺紋：1/4" NPT（F）
● 內部結構易吹掃 ● 內設過濾網 ● 可采用面板或墻式安裝 |
|
■ 適用范圍 |
|
● 實驗室 ● 氣相色譜儀 ● 氣體激光器 ● 氣體匯流排 ● 石油化學工業 ● 測試設備 |
|
■ 特性參數 |
● 大輸入壓力： 500，3000psig ● 輸出壓力：0~25,0~50,0~100,0~250,0~500psig
● 安全測試壓力：1.5倍的 大進氣壓力 ● 適用溫度：-40℉~+165℉（-40℃~+74℃） ● 泄漏率：2x10-8 atm cc/sec He
● CV值：0.08 ● 重量： 0.9kg |
|
■ 流量曲線圖 |
 |
|
■ 安裝尺寸圖 |
 |
|
■ 訂購指南 |
|
EX:RC9 |
L |
B |
D |
F |
G |
0 0 |
0 0 |
P |
|
系列號 |
母體材質 |
母體孔位 |
輸入壓力 |
輸出壓力 |
壓力表 |
進氣形式 |
出氣形式 |
選項 |
|
RC9 |
L：SS316L |
A |
D:3000psig |
F: 0-500psig |
G:附壓力表 |
00：1/4 NPT（F） |
00：1/4 NPT（F） |
P:面板
式安裝 |
|
|
B：Brass |
B |
F:500psig |
G：0-250psig |
（MPa） |
01：1/4 NPT（M） |
01：1/4 NPT（M） |
R：安全閥 |
|
|
S：SS304 |
D |
|
I： 0-100psig |
P:附壓力表 |
23：CGA330 |
10：1/8〃卡套接頭 |
N：針閥 |
|
|
|
G |
|
K：0-50psig |
（psig/bar） |
24：CGA350 |
11：1/4〃卡套接頭 |
F：膜片閥 |
|
|
|
J |
|
L：0-25psig |
W:無壓力表 |
27：CGA580 |
12：3/8〃卡套接頭 |
B: 底部
安裝面板
|
|
|
|
M |
|
Q：30〃Hg Vac-30psig |
28：CGA660 |
15：6mm 卡套接頭 |
|
|
|
|
|
|
S：30〃Hg Vac-60psig |
30：CGA590 |
16：8mm 卡套接頭 |
|
|
|
|
|
|
T：30〃Hg Vac-100psig |
52：G5/8〃-RH（F） |
74：M8×mm卡套接頭 |
|
|
|
|
|
|
U：30〃Hg Vac-200psig |
63：W21.8-14RH（F） |
其它形式接頭可供選擇 |
|
|
|
|
|
|
|
64:W21.8-14LH（F） |
|
|
|
|
|
|
|
|
其它形式接頭可供選擇 |
|
|
|
|
| |
|
|
|
